Hiểu về hàn sóng

Hàn sóng là một quy trình sản xuất điện tử khối lượng lớn được sử dụng để tạo ra các mối hàn đáng tin cậy giữa các linh kiện điện tử và bảng mạch in (PCB). Quy trình tự động này thường được sử dụng trong lắp ráp PCB, đặc biệt là trong sản xuất thiết bị điện tử tiêu dùng, linh kiện ô tô và thiết bị truyền thông.

Hàn sóng hoạt động như thế nào?

Hàn sóng bao gồm một số bước chính:

1. Chuẩn bị: Đầu tiên, PCB được phủ một lớp thuốc trợ dung để giúp quá trình hàn dễ dàng hơn bằng cách ngăn ngừa quá trình oxy hóa và cải thiện khả năng làm ướt của mối hàn.
2. Vị trí lắp linh kiện: Các linh kiện được lắp vào PCB theo cách thủ công hoặc thông qua máy lắp tự động.
3. Hệ thống băng tải: PCB được đưa lên băng tải và đi qua một loạt các trạm bao gồm pha chảy, gia nhiệt trước, hàn sóng và làm mát.
4. Phun trợ dung: Trạm phun trợ dung sẽ phun trợ dung vào PCB, đảm bảo bề mặt của các linh kiện và PCB được phủ đúng cách.
5. Làm nóng trước: Vùng làm nóng trước sẽ làm nóng PCB đến nhiệt độ cụ thể để chuẩn bị cho việc hàn, giúp giảm sốc nhiệt cho các linh kiện.

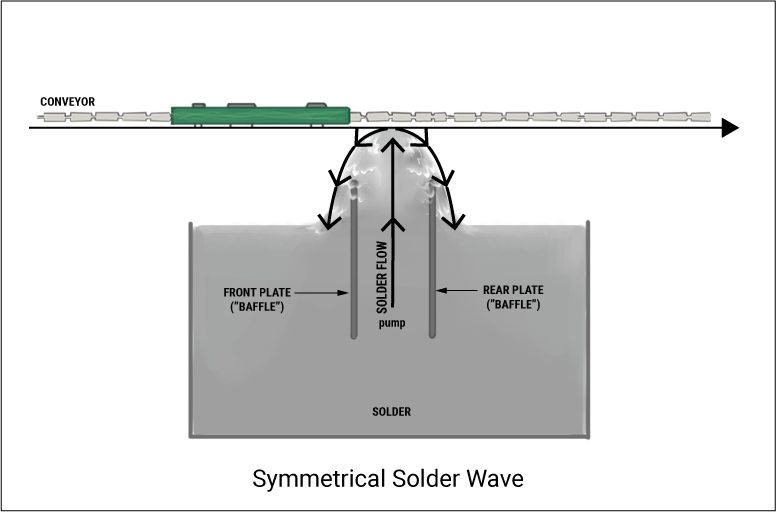

6. Sóng hàn: Trái tim của quy trình hàn sóng, giai đoạn này liên quan đến việc đưa PCB qua một làn sóng hàn nóng chảy. Sóng có thể được định hình giống như một đường dốc, và chiều cao và tốc độ của nó có thể được điều chỉnh theo các yêu cầu cụ thể của cụm lắp ráp.
7. Làm mát: Sau đợt hàn, PCB đi qua đường hầm làm mát giúp đông cứng các mối hàn, giữ chặt các linh kiện vào PCB.

Những lợi ích chính của hàn sóng là gì?

• Hiệu quả: Hàn sóng cho phép sản xuất tự động và tốc độ cao, tăng đáng kể năng suất và giảm chi phí lao động.
• Tính nhất quán: Quy trình này đảm bảo chất lượng và độ tin cậy của mối hàn, điều này rất quan trọng đối với các cụm lắp ráp điện tử.
• Tiết kiệm chi phí: Khả năng hàn nhiều mối hàn cùng lúc giúp giảm chi phí cho mỗi đơn vị, khiến hàn sóng trở thành lựa chọn tiết kiệm chi phí cho sản xuất hàng loạt.
• Tính linh hoạt: Phương pháp hàn sóng có thể được áp dụng cho nhiều loại PCB khác nhau, bao gồm cả bo mạch một mặt và hai mặt, giúp giải pháp này trở nên linh hoạt cho các nhu cầu sản xuất khác nhau.

Những thách thức thường gặp trong hàn sóng là gì?

• Hư hỏng do nhiệt: Nhiệt độ quá cao có thể làm hỏng các linh kiện nhạy cảm và gây ra các vấn đề như mối hàn bị kẹt hoặc linh kiện bị nhấc lên.
• Chất cặn từ thông: Chất cặn từ thông còn sót lại có thể gây ra các vấn đề về độ tin cậy và có thể yêu cầu các bước làm sạch bổ sung.
• Lỗi mối hàn: Thực hành hàn kém có thể dẫn đến các lỗi như thấm ướt kém, mối hàn nguội hoặc không đủ chất hàn.

Phần kết luận

Hàn sóng là một công cụ mạnh mẽ trong lĩnh vực sản xuất thiết bị điện tử, mang lại hiệu quả cao, tính nhất quán và hiệu quả về chi phí. Hiểu được quy trình, lợi ích và những thách thức tiềm ẩn là điều cần thiết đối với bất kỳ ai tham gia vào quá trình sản xuất và lắp ráp các linh kiện điện tử. Với những tiến bộ liên tục trong công nghệ, hàn sóng vẫn là một quy trình quan trọng trong quá trình tìm kiếm các cụm điện tử đáng tin cậy và hiệu quả về chi phí hơn.
